AQUATRACE IV微量水分仪适用于强腐蚀性气体/绝大部分气体的微量水分稳定连续测量。
描述
电解式气体水分测量于1959年由Keide首次试验成功并应用于微量水分测量，该方法提供了一个连续测量非碱性气体中微量水的工业解决方案，可以连续、在线、实时监控各种工业过程中的气体微量水。
工作原理
电极上镀有平行的铂金丝或缠绕平行的铂丝，铂丝间涂有水化的五氧化二磷薄膜，当气体通过电解池时，其中水分全部被吸收并生成磷酸，同时，在两铂丝间的直流电压使磷酸产生电解反应，分解出氧、氢及五氧化二磷。当吸收和电解达成平衡后,进入电解池的水分全部被五氧化二磷膜层吸收并全部被电解。根据法拉第电解定律和气体定律，可根据电解电流直接测量出气样中水分的绝对值。
特点
氧化锆陶瓷或玻璃材质可选。活动插销连接，便于拆卸。
安装使用
▲腐蚀性气体：PVDF, 非腐蚀性气体：PVDF或SS不锈钢
▲样气输入压力可达4Bar(PVDF)/10Bar(SS)
▲稳定样气流量20Nl/h
▲三通阀和四通阀操作，便于传感器维护和再生
▲采样单元内压缩空气微正压保护
▲不洁净气体可增加过滤器
▲液氯可增加电加热减压阀
▲真空入口可加抽吸泵
▲样气出口建议排放到尾气中处理
应用
★氯碱PVC化工： 氯气/液氯/氯化氢/二氧化硫中微量水分析测量；
★氟化工：氟化氢中微量水分析测量；
★多晶硅/有机硅：氯气/氯化氢/四氯化硅中微量水分析测量；
★天然气及石油化工：天然气氢气，乙炔和其他烃类气体中微量水分析测量；
★气体：氧气、氮气，二氧化碳、氩或其他稀有气体
★冷冻机/压缩机： 微量水分析测量；
★电力：SF6微量水分析测量；
技术参数：
传感器材料 | 玻璃/陶瓷/增强型陶瓷材质支柱、铂金 |
流通池材料 | PVDF或不锈钢 |
精度 | 0.4ppm或测量值5% |
灵敏度 | 0.1ppm |
反应时间 | 小于1秒 |
动作时间T50（上升） | 小于8秒 |
动作时间T50（下降） | 小于2分钟 |
测量气体流量 | 20Nl/h / 100Nl/h |
传感器气体最大压力 | 3Bar（PVDF）/10Bar（不锈钢） |
环境温度 | 5~60℃ |
过程连接 | 1/4NPT螺纹或KF40真空法兰连接 |
气体测量管 | 直径6mm |
泄露等级 | < 5x10-8 mbar x l / s-1 |
电气连接 | 5Pin |
测量电缆 | 1.5米~150米 |
防爆 | 可选本安防爆Ex ia |
部分案例：

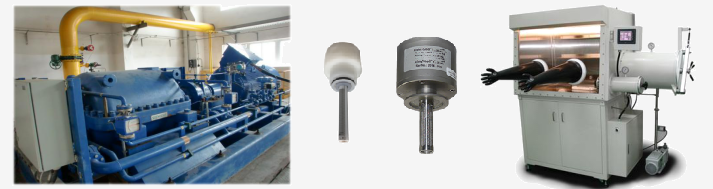

▲监测氯压机入口氯气水分含量；监测氯压机各级出口和最后出口氯气水分含量，监测预冷器泄露状况；保护氯压机的重要环节。
▲监测制冷机出口露点分析仪的准确性。
